abpay爱博钱包官网

手艺支持

clear float bug

接纳耐磨陶瓷导风板提高AQC锅炉过热器管箱使用寿命

2016-11-28 abpay爱博钱包官网特瓷


要害词：耐磨陶瓷导风板、耐磨陶瓷复合衬板、焊接式燕尾型耐磨陶瓷衬板。。
内容摘要：
        abpay爱博钱包官网牌耐磨陶瓷导风板是为解决AQC锅炉过热器管箱被磨穿事故而专门设计和研发的，，，，，完全解决了AQC锅炉过热器管箱被磨穿的难题。。耐磨陶瓷导风板是在75*75mm的角铁内衬耐磨陶瓷，，，，，既施展了陶瓷的耐高温性，，，，，耐磨性，，，，，又施展了金属质料高强度、高韧性和易成型的特点，，，，，abpay爱博钱包官网奇异的燕尾导轨手艺使陶瓷和金属复合在一起，，，，，最终抵达增添装备使用寿命的目的。。
        abpay爱博钱包官网拥有23年专业生产耐磨陶瓷的履历，，，，，以高品质的立异产品、合理的价钱和完善的售后效劳赢得了天下数千家客户的认可和赞誉，，，，，谢谢您多年的陪同，，，，，您信任的装备防磨专家将一直陪您企业节能降耗，，，，，减员增效，，，，，镌汰污染。。

一、保存问题

　　近年来，，，，，纯低温余热发电站随着运行时间的延伸，，，，，袒露出最大的问题是AQC锅炉管箱的磨穿事故。。2009年四川某水泥有限公司的7.5MW纯低温余热发电站投入运营，，，，，该站为单压系统，，，，，窑头AQC锅炉为立式，，，，，废气从上而下经由热器、蒸发器和省煤器进入锅炉内部，，，，，运行时代曾爆发过热器和省煤器管箱磨穿事故，，，，，被迫解列运行，，，，，运营本钱增添。。我公司针对此问题举行了刷新，，，，，取得优异效果。。

二、缘故原由剖析和应对步伐

　　1）偏风。。初期检查发明AQC锅炉废气入口处无导风装置，，，，，保存废气偏风，，，，，过热器局部管件磨损严重，，，，，引起磨穿走漏。。随后对磨穿的管件举行焊堵隔离，，，，，同时用75mm角铁在进风口处装置了导风装置，，，，，四川某水泥厂AQC锅炉进风口处的导风叶片，，，，，是由300多根75mm角铁组成。。运行半年后，，，，，陆续泛起角铁磨断的征象。。
　　2）导风装置损坏。。经由半年的运行，，，，，过热器再次泛起磨穿走漏。。；；；觳榉⒚髯爸玫慕翘挤缱爸么竺婊湫危，，，，局部磨断，，，，，再次爆发偏风效应。。关于磨损的机理，，，，，文献研究以为：含尘气体对磨损量的关系是，，，，，磨损量与风速的三次方成正比，，，，，风速越高，，，，，磨损量越大；；；粉尘质量浓度对磨损呈线性关系；；；粒径越大，，，，，磨损越大，，，，，其中当粉尘粒径dp=（90±2）μm时磨损最大，，，，，dp=5~10μm时，，，，，磨损量无显着转变。。因此降低了窑头排风机转速以镌汰磨损，，，，，延伸AQC锅炉使用周期。。有人担心降低风速后会影响发电量，，，，，着实从热功效率角度看，，，，，镌汰风量的同时，，，，，废气温度会大幅升高，，，，，发电量是一样的。。

三、装置焊接式燕尾型耐磨陶瓷的防磨导风板

        上述两种步伐的实验，，，，，可有用地镌汰磨损。。但若运行时间增添，，，，，仍然面临管箱磨穿走漏的问题。。经剖析，，，，，借鉴现在立磨磨辊轴；；；ぬ缀脱》刍慰康枷蛞镀系姆滥プ龇ǎ，，，，在现有条件下，，，，，在导风叶片上焊接7mm厚（凭证客户要求的使用寿命是非，，，，，调解陶瓷厚度）的耐磨陶瓷片，，，，，用以；；；そ翘挤缱爸谩。
        针对导风叶片结构和高温工况，，，，，将接纳耐磨性好的耐磨陶瓷，，，，，其次陶瓷的牢靠方法接纳可靠的装置方法，，，，，此装置方法要求较高，，，，，必需知足两个条件：
　　。1）   陶瓷质量好，，，，，接纳干压成型的铬刚玉陶瓷，，，，，硬度高，，，，，韧性强，，，，，烧结时稳固形；；；
　　。2）    燕尾条要好，，，，，燕尾条的材质要求有优异的热稳固性，，，，，禁止易变形，，，，，牢靠陶瓷时要容易穿进去，，，，，装配精度要求高；；；

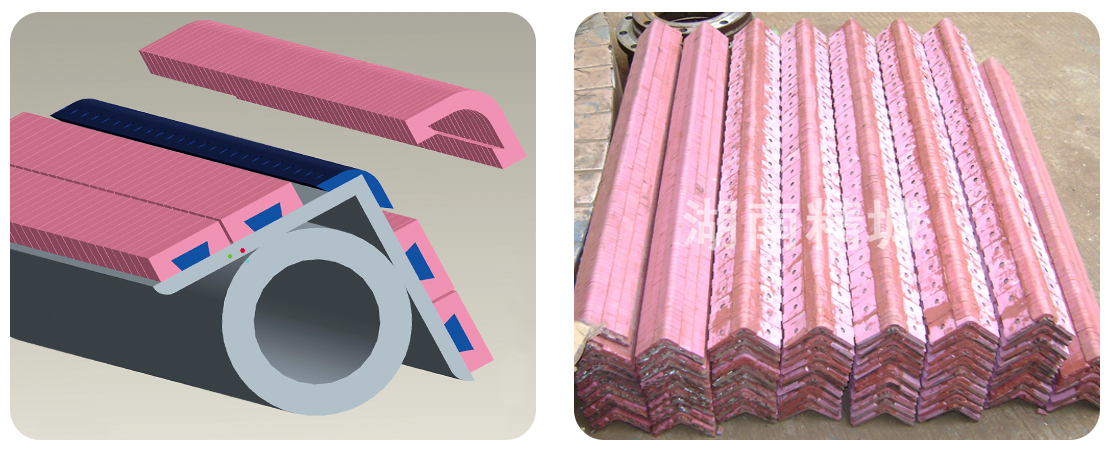

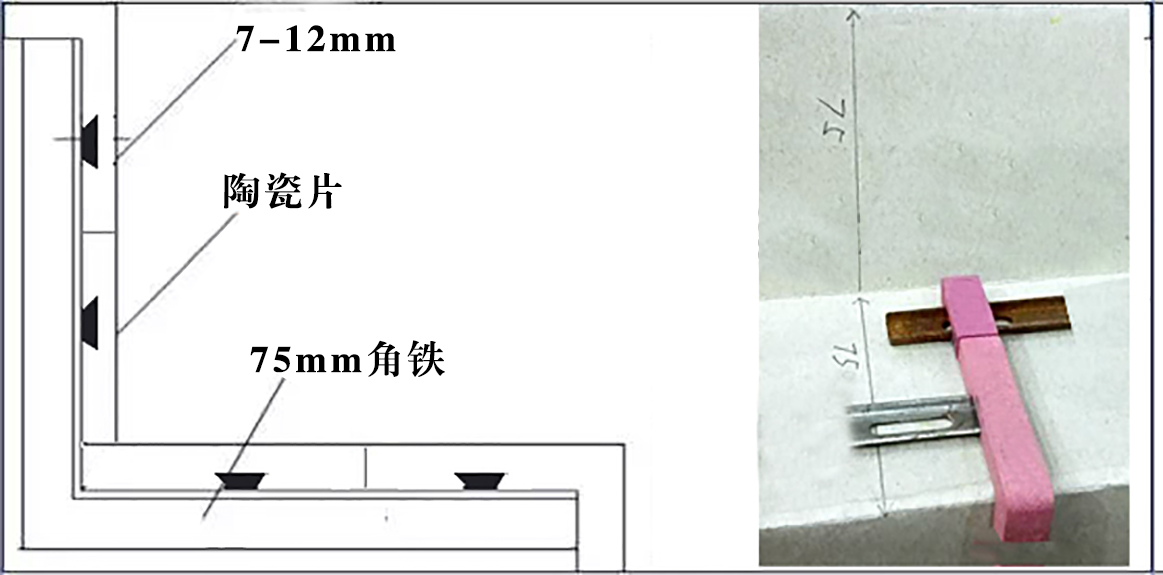

　　下图为焊接式燕尾型耐磨陶瓷的防磨导风板，，，，，图1。。
 abpay爱博钱包官网 - 极致清静
 abpay爱博钱包官网 - 极致清静
图1　焊接式燕尾型耐磨陶瓷的防磨导风板样式、制品

        由图1可见，，，，，将设计成角铁单边形状的燕尾型陶瓷片焊接在角铁内部，，，，，这种工艺外貌平整，，，，，瓷片之间无误差，，，，，比起焊接中心有孔洞陶瓷的手艺更先进，，，，，更可靠。。优劣势对好比下：
        （1）牢靠方法接纳机床燕尾导轨手艺，，，，，将原先的点焊接手艺改为燕尾条牢靠，，，，，增添牢靠面，，，，，燕尾条不会热变形，，，，，没有虚焊，，，，，装配精度高，，，，，陶瓷外貌无误差；；；
        （2）以前接纳中心留有Φ8mm孔洞的陶瓷，，，，，牢靠方法为点焊接的方法，，，，，焊接时在陶瓷孔洞内安排螺栓垫片，，，，，并且还要用CO2；；；ず附菟ǖ嫫虢翘附樱，，，，再拧上陶瓷螺帽将孔洞填平，，，，，这种程序繁琐，，，，，禁止易操作，，，，，焊接点保存虚焊也没法检测，，，，，装置完陶瓷后，，，，，外貌不平整，，，，，孔洞上的陶瓷螺帽在高温下特殊容易脱落，，，，，且给风力磨损留有时机，，，，，并不可完全解决磨损之难题。。若是接纳焊接式燕尾型耐磨陶瓷的防磨导风板，，，，，装备使用寿命增添，，，，，使用一年后用游标卡尺丈量陶瓷片厚度没有转变，，，，，平整无脱落，，，，，耐磨性能和热稳固性能较好。。

四、竣事语

        从磨损机理思量，，，，，降低风速、粉尘浓度和粒径均能镌汰磨损。。在高温高粉尘浓度的工况下，，，，，用焊接耐磨陶瓷衬板在导风叶片上；；；さ挤缱爸茫，，，，可避免气体泛起偏流效应，，，，，从而降低磨损速率；；；生产操作上，，，，，通过降低系统拉风量，，，，，降低粉尘运动速率和粉尘总量，，，，，改善了工况。。两者相连系，，，，，可以降低AQC锅炉管箱的磨损，，，，，延伸使用周期5年以上，，，，，每年可节约几十万的导风叶片和过热器管箱的维护用度。。

??文/魏晓军

热门新闻
【网站地图】【sitemap】
